Частный застройщик долго убеждает себя, что под жилой дом можно закрутить 133-ю или 159-ю трубу, сэкономив на металле и механизации. Иллюзия разбивается о геологию и физику. Капитальный каркасник, ангар, двухэтажный сруб или тяжёлая пристройка к каменному зданию требуют такого запаса по сечению, который исключает любые компромиссы. Инженеры называют цифру жёстко: если вертикальная нагрузка на опору переваливает за пять тонн, а грунт склонен к сезонным подвижкам, свайное поле начинается с диаметра 219 миллиметров.

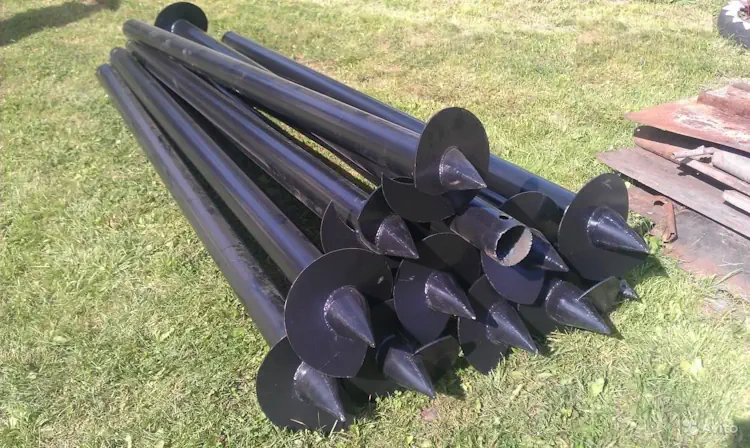

Под капитальную постройку на слабых суглинках или влажных песках проектные организации всё чаще закладывают винтовые сваи 219 мм — этот типоразмер перекрывает потребности по несущей способности с запасом, недостижимым для младших диаметров. Толстостенный ствол и усиленная лопасть работают как анкер глубокого заложения, передавая вес строения на стабильные слои ниже глубины промерзания. Конструкция рассчитана на десятилетия эксплуатации в агрессивной среде без критического утонения металла.
Где заканчиваются компромиссы и начинается расчёт
Мастера с двадцатилетним стажем формулируют границу так: если объект имеет площадь более 60–70 квадратов, постоянное отопление и тяжёлые стены, 159-й диаметр уже требует избыточного количества свай с шагом меньше полутора метров. Экономия на диаметре оборачивается перерасходом по количеству стволов, усложнением обвязки и ростом стоимости оголовков. Переход на 219-ю трубу позволяет разнести опоры на два-два с половиной метра и получить ровное поле из полутора-двух десятков точек вместо трёх десятков.
Каркасный дом с мансардой и керамической черепицей весит под 120–150 тонн в снаряжённом состоянии. Сорок свай 159 мм на хорошем суглинке — расчёт на пределе. Двадцать пять свай 219 мм — тот же вес, но с полуторакратным запасом по несущей способности на каждую опору. Специалист по геотехнике всегда отдаст предпочтение второму варианту, особенно если в геологическом разрезе присутствуют прослойки текучей глины или ила, резко снижающие расчётное сопротивление под лопастью. Автор вспоминает объект на берегу водохранилища: на глубине два метра шёл плывун, и только 219-я свая с лопастью 550 мм дала расчётные восемь тонн, когда 159-я на тех же отметках показывала четыре с половиной.
Несущая способность: цифры без прикрас
Геотехники отталкиваются от трёх контрольных параметров: вертикальная вдавливающая нагрузка, вырывающее усилие от морозного пучения и боковое воздействие ветра или сдвига грунта. Для сваи 219 мм со стенкой 6–8 мм и лопастью 550 мм расчётные цифры на тугопластичных суглинках выглядят так: вертикальная несущая способность достигает 7–9 тонн при заглублении лопасти на 2,5–3 метра. На вырывание та же свая держит 5,5–7 тонн — этого хватает, чтобы нейтрализовать касательные силы пучения даже на переувлажнённых глинах. Горизонтальная нагрузка до обвязки ростверком составляет порядка 800–1000 килограммов на ствол, после жёсткой обвязки швеллером или двутавром вся система сопротивляется многотонным боковым воздействиям как единый пространственный каркас.
Решающее слово всегда остаётся за полевыми испытаниями. Монтажники в обязательном порядке замеряют крутящий момент на финишном этапе завинчивания, и для 219-й трубы рабочая вилка составляет 3500–5000 Н·м в зависимости от грунта. Падение момента ниже 2800 Н·м на проектной глубине — тревожный сигнал: лопасть не добралась до несущего слоя, и несущая способность сваи будет на треть ниже паспортной. Приходится либо наращивать ствол и уходить глубже, либо приваривать дополнительную лопасть прямо на стройплощадке. Эксперты подчёркивают: никакие таблицы и компьютерные модели не заменят показания манометра гидровращателя на каждой конкретной точке.
На крупнообломочных грунтах с гравием и галькой несущая способность 219-й сваи может взлететь до 11–12 тонн, но плата за это — адская работа техники. Крутящий момент подскакивает до 6000–7000 Н·м, гидровращатель работает на пределе предохранительных клапанов, а ствол испытывает колоссальные напряжения кручения. Тонкостенная труба здесь не пройдёт — нужна стенка не меньше 8 мм, а лучше 10 мм. Производители для таких условий предлагают усиленную модификацию с утолщённой лопастью из стали 09Г2С и дополнительными рёбрами жёсткости в зоне сварного шва.
Конструктив: что скрыто под слоем битума
Свая 219 мм — это уже не лёгкая труба, которую двое рабочих забрасывают на плечо. Ствол длиной 2,5 метра со стенкой 8 мм весит под 70–80 килограммов. Прокат используют прямошовный электросварной по ГОСТ 10705, сталь Ст3сп или 09Г2С для северных регионов и агрессивных грунтов. Толщина стенки меньше 6 мм для этого диаметра считается откровенно опасной: при завинчивании в плотный суглинок момент сопротивления сечения не справляется, и трубу может повести винтом с остаточной деформацией. Ответственные заводы не опускаются ниже планки 7–8 мм.
Лопасть — главный рабочий орган. Для 219-го ствола стандартный диаметр лопасти начинается от 500 мм и доходит до 600 мм под особо слабые грунты. Шаг винта переменный: у основания подъём круче, к периферии угол уменьшается, что снижает сопротивление при закручивании и одновременно уплотняет грунтовое ядро вокруг ствола. Сварной шов лопасти выполняют сплошным с двух сторон, с обязательной разделкой кромок и контролем ультразвуком или капиллярным методом. Отслоение лопасти на глубине — гарантированная авария с просадкой угла здания, и исправить это без полной замены сваи невозможно.
Наконечник отливают или куют из стали 35Л или 45 с усиленным центральным ребром. Именно наконечник принимает на себя удар при встрече с камнем или скальным обломком. Штампованные наконечники дешевле, но склонны к разрушению на сложных грунтах. Прорабы, работающие в предгорьях Урала, давно перешли на литые наконечники для всего парка 219-х свай — цена вопроса двести-триста рублей на изделии не сопоставима с риском потери целого ствола при завинчивании.
Антикоррозионная защита для 219-й сваи — тема отдельного технологического регламента. Битумная мастика служит от силы пять-шесть лет в нейтральном грунте. Горячее цинкование слоем 80–100 мкм продлевает ресурс до 25 лет. Эпоксидно-каменноугольное покрытие, нанесённое в заводских условиях с прогревом, даёт 15–20 лет даже на кислых торфяниках. Специалисты по защите металлоконструкций требуют, чтобы полость трубы после монтажа обязательно заполнялась цементно-песчаным раствором марки М300 с уплотнением глубинным вибратором — это блокирует доступ кислорода и конденсата к внутренней поверхности и останавливает коррозию изнутри.
Монтаж: техника, люди и крутящий момент
Установка свай 219 мм вручную исключена физически. Крутящий момент 4000–5000 Н·м не развить мускульной силой даже бригадой из пяти человек. Минимальный комплект механизации — мини-экскаватор весом от пяти тонн с навесным гидровращателем, способным выдать 6000–8000 Н·м. На тяжёлых грунтах переходят на полноповоротный экскаватор массой 12–15 тонн с гидромолотом, переоборудованным под вращатель. Такая машина без проблем закручивает 219-ю сваю на три метра в суглинок за десять-двенадцать минут, фиксируя момент по манометру на каждом полуметре проходки.
Подъезд для техники становится критическим фактором. Экскаватор с гидровращателем — это не «Газель», которую можно загнать на участок через калитку. Требуется дорога шириной минимум три метра с твёрдым покрытием, способным выдержать гусеничную машину. В распутицу дорогу застилают плитами или щебнем, иначе техника вязнет и теряет производительность. В стеснённых условиях, куда экскаватор не проходит, используют модульные буровые установки на гусеничном ходу малого веса, но их крутящий момент ограничен 3500–4000 Н·м, что для 219-й сваи на сложных грунтах может оказаться недостаточным.
Контроль вертикали при завинчивании 219-й трубы ещё более жёсткий, чем на малых диаметрах. Отклонение в два градуса на длине три метра даёт смещение оголовка на десять с половиной сантиметров. Магнитный уровень и лазерный нивелир — обязательный минимум. После установки всего поля геодезист снимает отметки каждого оголовка, и если перепад превышает сантиметр, ствол подрезают болгаркой или наращивают компенсационной пластиной. Сварка в полевых условиях требует контроля каждого шва — это зона особого внимания прораба.
Обвязка и ростверк: второй рубеж надёжности
Мощная свая требует мощной обвязки. Под деревянный дом или каркасник на 219-е оголовки кладут брус сечением не меньше 200х200 миллиметров либо спаренную доску 200х50 на ребро. Оголовок размером 250х250 с косынками даёт достаточную опорную площадь, чтобы брус не растрескивался под нагрузкой. Крепление выполняют шпильками М16–М20 через сквозные отверстия с обязательной постановкой шайб увеличенного диаметра и контргаек.
Для металлического ростверка применяют швеллер 20П или 22П, а на особо ответственных объектах — двутавр 25Ш1. Сварка к оголовкам идёт сплошным швом с катетом не меньше 8 миллиметров, с предварительной разделкой кромок на толстом металле. Эксперты по сварным конструкциям требуют обязательной зачистки и антикоррозионной обработки каждого шва цинконаполненной грунтовкой сразу после остывания. Оставленный без защиты сварной шов в зоне контакта с грунтом становится очагом электрохимической коррозии и разрушается в разы быстрее основного металла.
Жёсткий ростверк превращает свайное поле в единый пространственный каркас, способный воспринимать неравномерные осадки и перераспределять нагрузку. Инженеры-конструкторы просчитывают ростверк на изгиб и кручение как многопролётную балку, и здесь 219-я свая с её высокой несущей способностью позволяет увеличить пролёты до трёх-трёх с половиной метров без потери жёсткости. Для ангаров, складов и технических зданий это даёт экономию на количестве опор и упрощает внутреннюю планировку.
Типовые ошибки, которые сводят на нет весь запас прочности
Опыт аварийных обследований выявил устойчивый набор просчётов, повторяющихся на объектах с 219-ми сваями. Все они устраняются только полной переделкой фундамента.
- Пропуск пробного завинчивания. Бригада привозит сваи стандартной длины, а грунт на глубине полутора метров содержит погребённый строительный мусор или валун. Лопасть упирается в препятствие, момент взлетает до аварийного, но вместо остановки и смены точки монтажники продолжают крутить, разрушая лопасть или срезая шлицы. Свая теряет несущую способность полностью.
- Игнорирование показаний манометра. Гидровращатель крутит с моментом 5000 Н·м на первой свае и 2500 Н·м на соседней при одинаковой глубине. Это прямое указание, что вторая свая стоит в более слабом грунте или не дошла до несущего слоя. Если не нарастить ствол или не заменить сваю на более длинную, угол здания даст неравномерную осадку в первую же зиму.
- Экономия на антикоррозионной защите. Заказ свай с тонким слоем краски вместо цинка или полимерного покрытия. На влажных почвах через три-четыре года ствол истончается до опасного сечения, а заменить сваю под готовым домом — операция стоимостью в половину нового фундамента.
- Некачественная сварка оголовков. Шов варят электродами без прокалки, с непроваром корня и шлаковыми включениями. При первых же ветровых нагрузках ростверк отрывается от оголовка, и каркас теряет пространственную жёсткость.
- Отказ от заполнения полости ствола. Трубу оставляют пустой, внутри конденсируется влага, и коррозия идёт изнутри. Через пять-семь лет ствол разрушается в зоне грунтовых вод, хотя снаружи может выглядеть целым.
Транспортная логистика: то, о чём забывают до первой доставки
Доставка свай 219 мм на объект — отдельная строка в смете, которую часто недооценивают. Один трёхметровый ствол весит под 80–90 килограммов, партия в тридцать штук — это две с половиной тонны металла. Машина нужна длиннобазная, с краном-манипулятором для разгрузки. Ручная выгрузка такой партии займёт полдня и вымотает бригаду до начала основных работ. Манипулятор заодно подаёт сваи сразу на точку монтажа, что ускоряет процесс в разы.
Площадка для складирования должна быть спланирована и очищена. Сваи укладывают на подкладки из бруса, чтобы не повредить антикоррозионное покрытие. Перекатывать стволы по грунту нельзя — острые камни и корни прорезают даже толстый слой битумной мастики. На объектах, где подъезд большегрузного транспорта затруднён, сваи доставляют частями на прицепе с длинной стрелой, но это удорожает логистику и растягивает сроки.
Когда 219-й диаметр — безальтернативный вариант
Перечень объектов, где свая 219 мм становится единственно разумным решением, сложился из инженерной практики, а не из маркетинговых брошюр. Прежде всего это жилые дома постоянного проживания, особенно двухэтажные, с тяжёлыми перекрытиями и каменной облицовкой. Вес такой постройки с учётом снеговой и полезной нагрузки легко перешагивает за сотню тонн, и опоры должны иметь минимум двукратный запас по несущей способности. 219-я свая с лопастью 550 мм на глубине три метра даёт этот запас на большинстве грунтов средней полосы.
Промышленные ангары, складские помещения, логистические терминалы — ещё одна вотчина 219-го диаметра. Пролёты по восемь-десять метров, крановое оборудование, динамические нагрузки от погрузчиков — всё это требует фундамента, который не «поплывёт» через три года эксплуатации. Свайное поле из 219-х стволов с монолитным железобетонным ростверком по несущей способности сопоставимо с буронабивными сваями, но обходится дешевле и монтируется быстрее в два-три раза.
Пристройки к каменным зданиям, мосты и эстакады, опоры трубопроводов и линий электропередач — везде, где на фундамент действуют знакопеременные нагрузки, ветровые рывки и вибрация, инженеры закладывают 219-ю трубу как минимальный типоразмер. Автор встречал в Карелии мостовой переход через ручей на шести 219-х сваях с двутавровым прогоном, который стоит без единой трещины уже восьмой год, хотя весенний паводок каждую весну пытается сдвинуть опоры.
Контроль качества и приёмка работ
Принимать свайное поле из 219-х опор без инструментального контроля — грубейшее нарушение строительного регламента. Прораб обязан зафиксировать в журнале три параметра по каждой свае: крутящий момент на последнем метре завинчивания, абсолютную отметку оголовка и отклонение от вертикали. Данные момента — главный показатель несущей способности. Если в ведомости две соседние сваи показывают разброс по моменту больше 20 процентов, геотехник обязан провести контрольное нагружение домкратом.
Контрольное испытание статической нагрузкой проводят выборочно, обычно на угловых и наиболее нагруженных сваях. Домкрат с манометром и упорной балкой давит на сваю с усилием, равным проектному плюс 20 процентов. Засекают осадку каждую минуту. Если за пять минут под нагрузкой осадка не превышает одного миллиметра и после снятия нагрузки свая возвращается в исходное положение хотя бы на 90 процентов, опора считается годной. Эту процедуру выполняют в присутствии авторского надзора или заказчика, и акт испытаний — главный документ, закрывающий скрытые работы по фундаменту.
